Ultron, HPG 27

HF-Prüfgenerator
Ultron HPG 27:

Röhrenbestückung:12BH7A,6AR5,Gleichrichter
Frequenzgereich: 6 Bereiche: 120kHz...260MHz
Interne Modulation ca. 400 Hz
HA-Ausgang: 0,1V/ 0,1mV
Baujahr: Ab 1965?

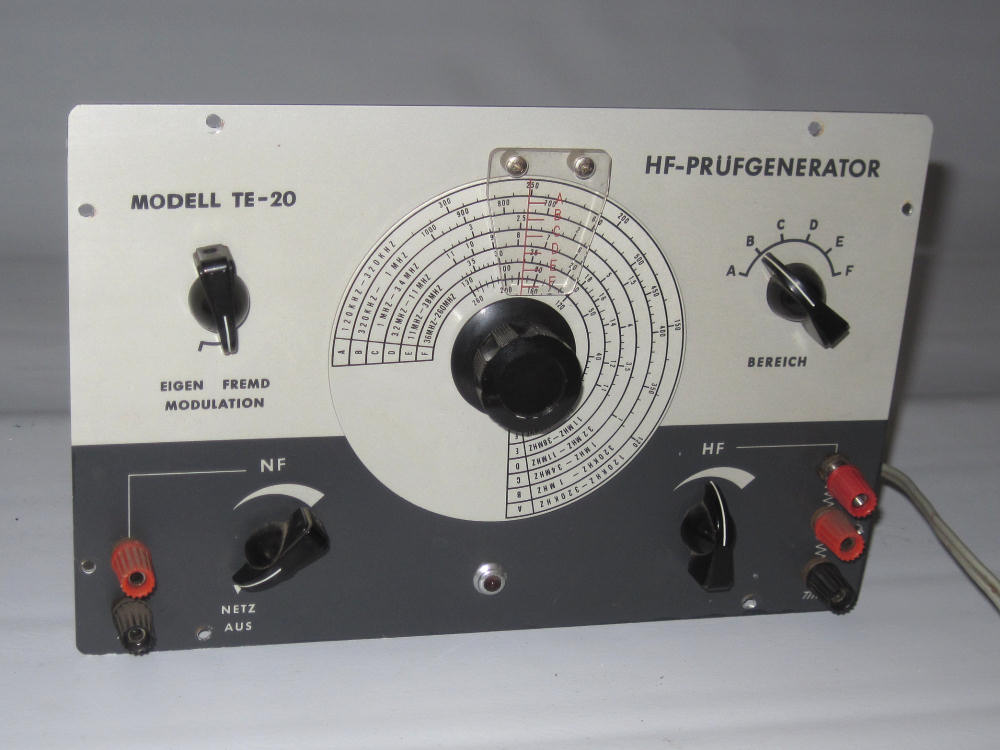

Das Gerät gibt es offenbar unter verschiedenen Typenbezeichnungen. Die beigefügte Bedienungsanleitung bezeichnet es als Ultron, HPG 27. Das abgebildete Gerät trägt die Bezeichnung "Modell TE-20".

Bei dem abgebildeten dem Gerät aus einem Nachlass funktionierte der Modulator nicht. Die frequenzbestimmenden Kondensatoren waren defekt (20nF, 30nF, 0,1müF)

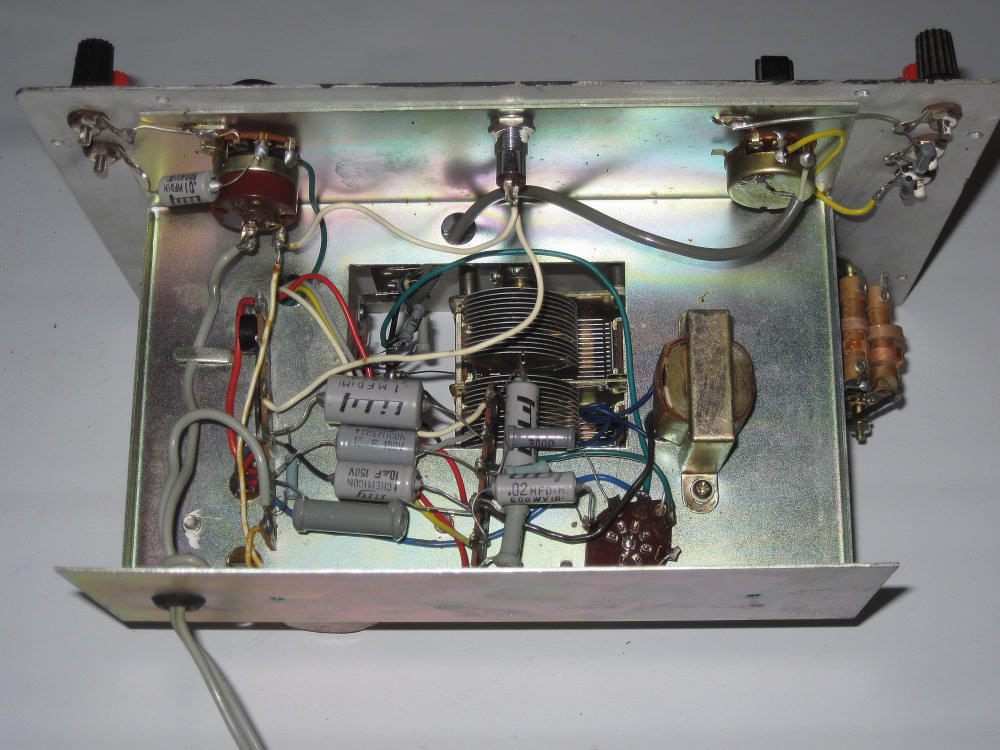

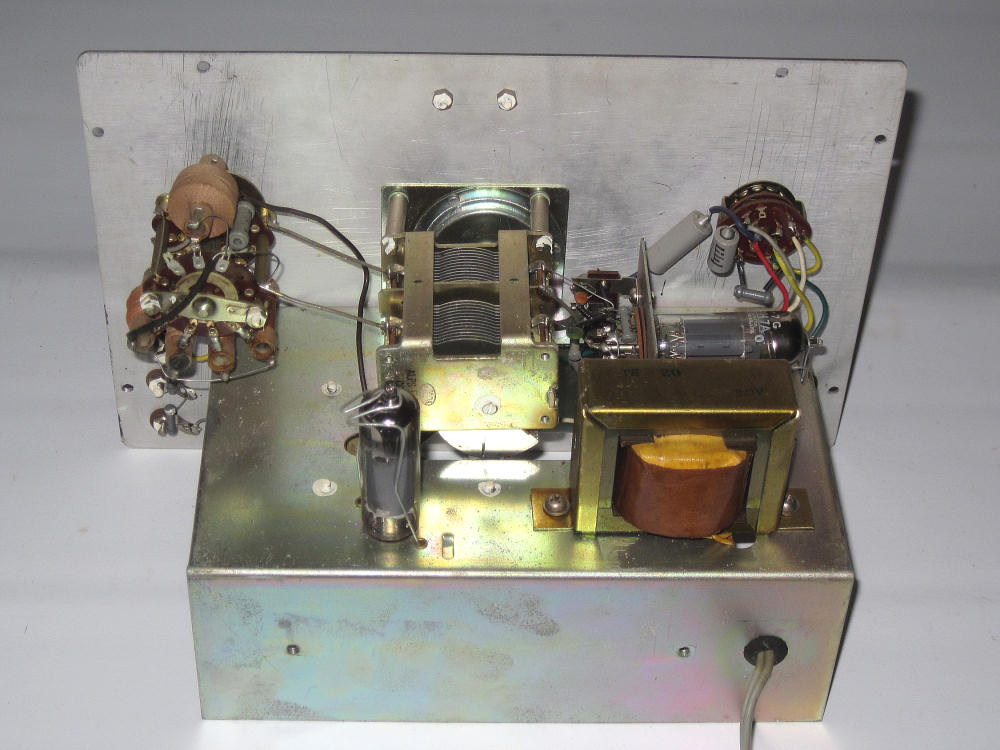

Hier einige Bilder von dem Gerät:
