Empfänger für 630 m
|
|
Henry, DK8AR, hat zwei rauscharme Empfänger für den MW-Bereich um 630 m entwickelt. Der eine ist ein Halbleiter-Empfänger als Superhet. Der andere ist ein Röhrempfänger als Audion (1V1) mit Rückkopplung und Vorstufe.
Schaltung Halbleiter: halbleiter.pdf |

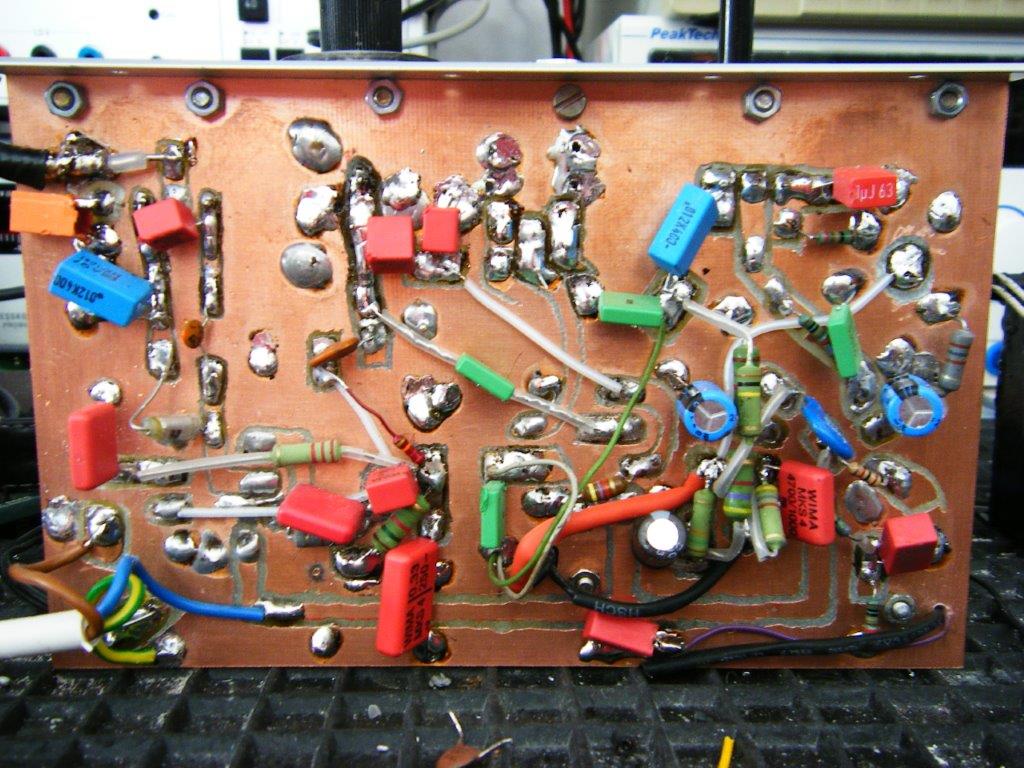

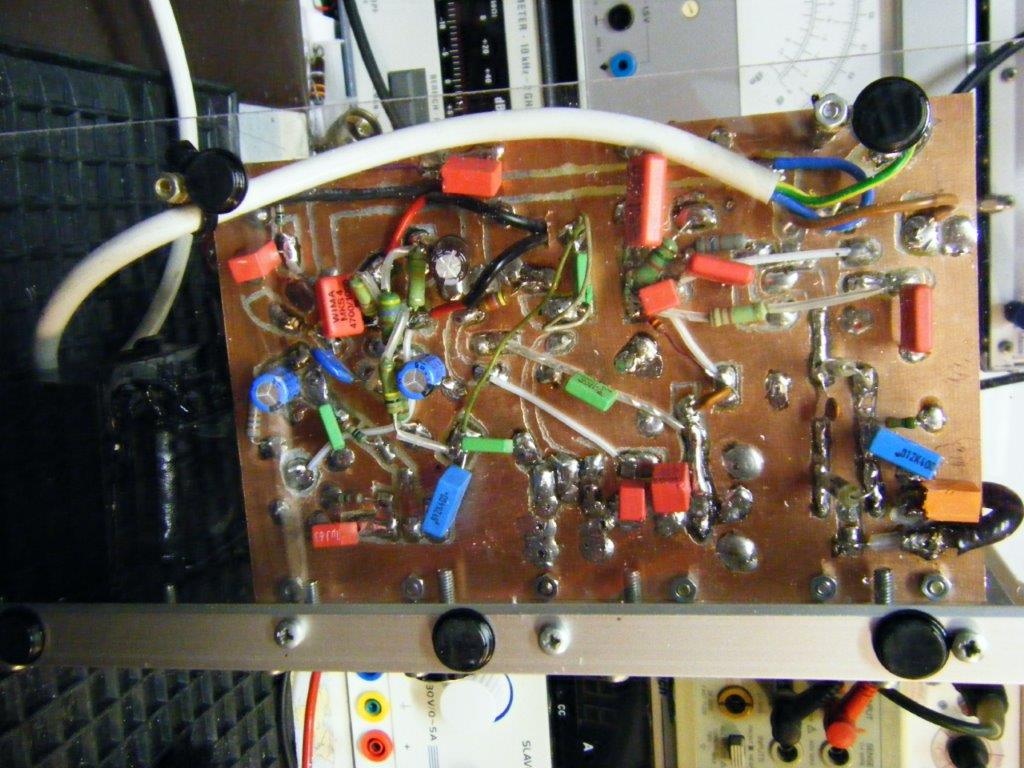

| Hier die Schaltung des Halbleiter-Empfängers. Nächstes Bild die Schaltung hinter der Makolon-Platte: |
 |
 |

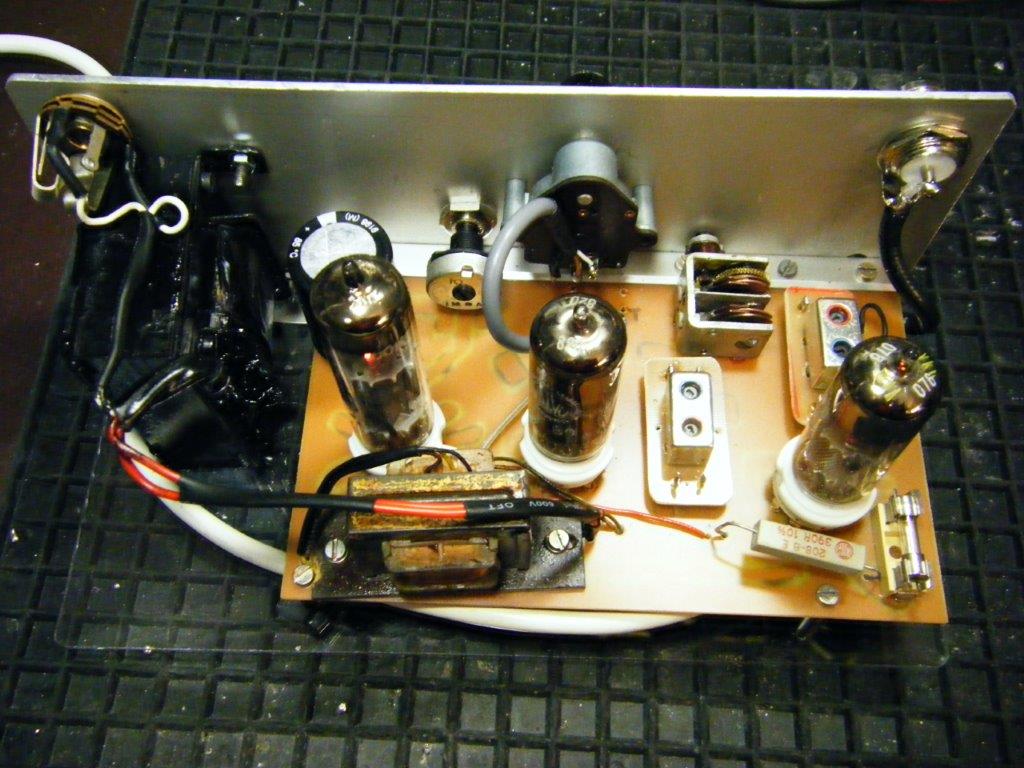

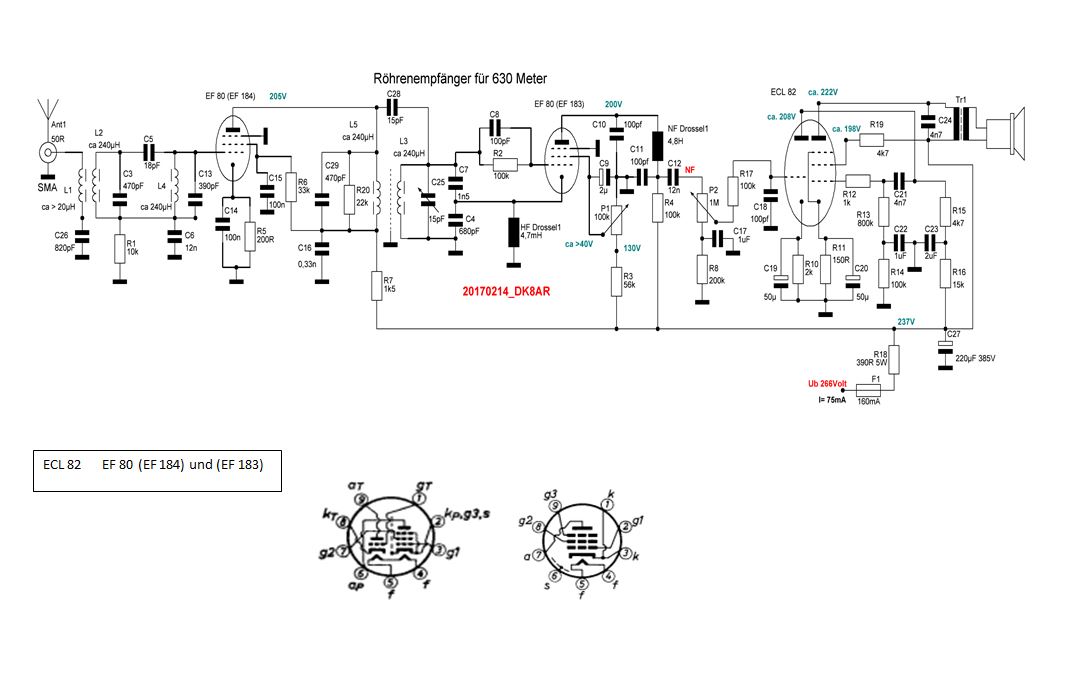

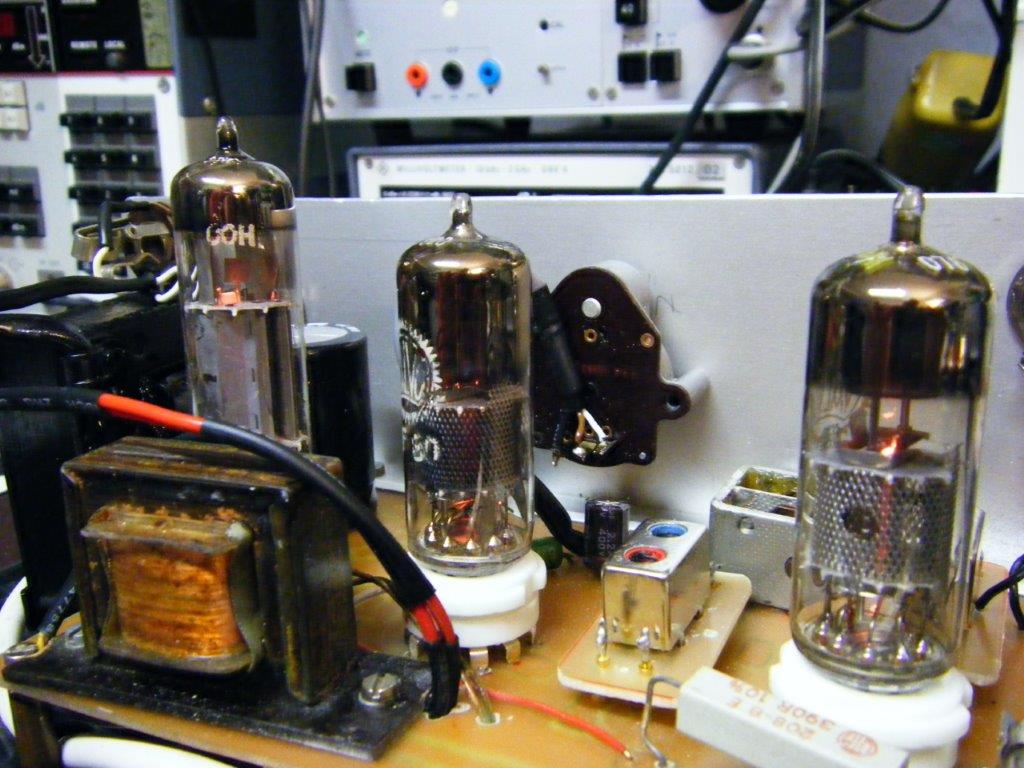

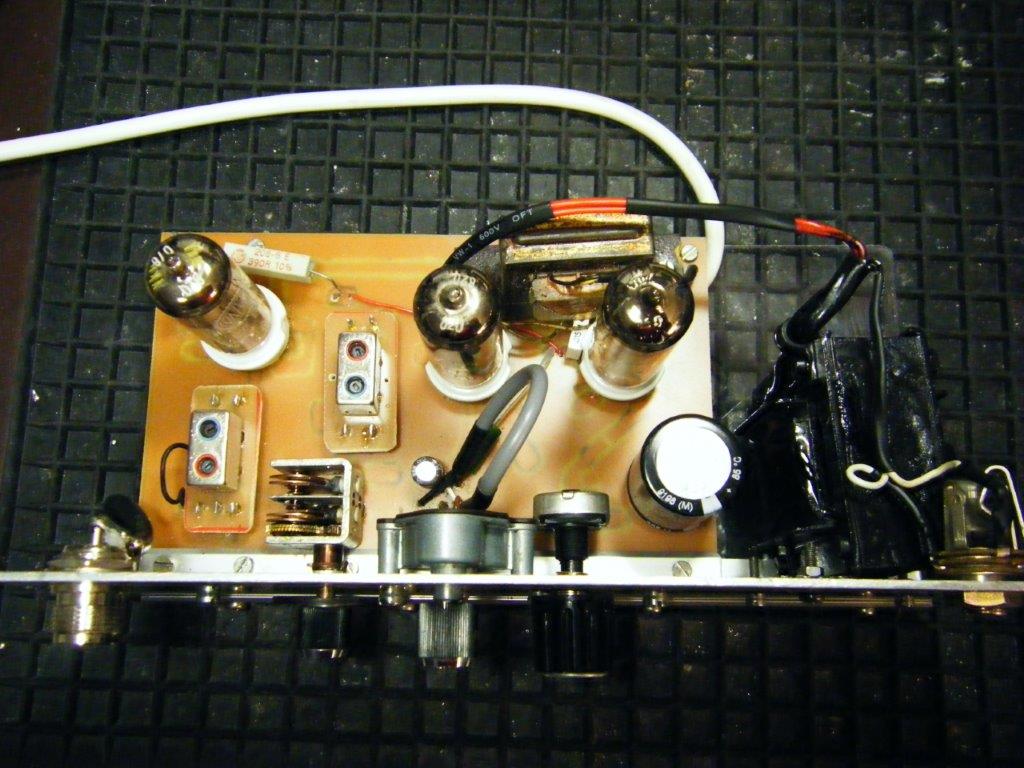

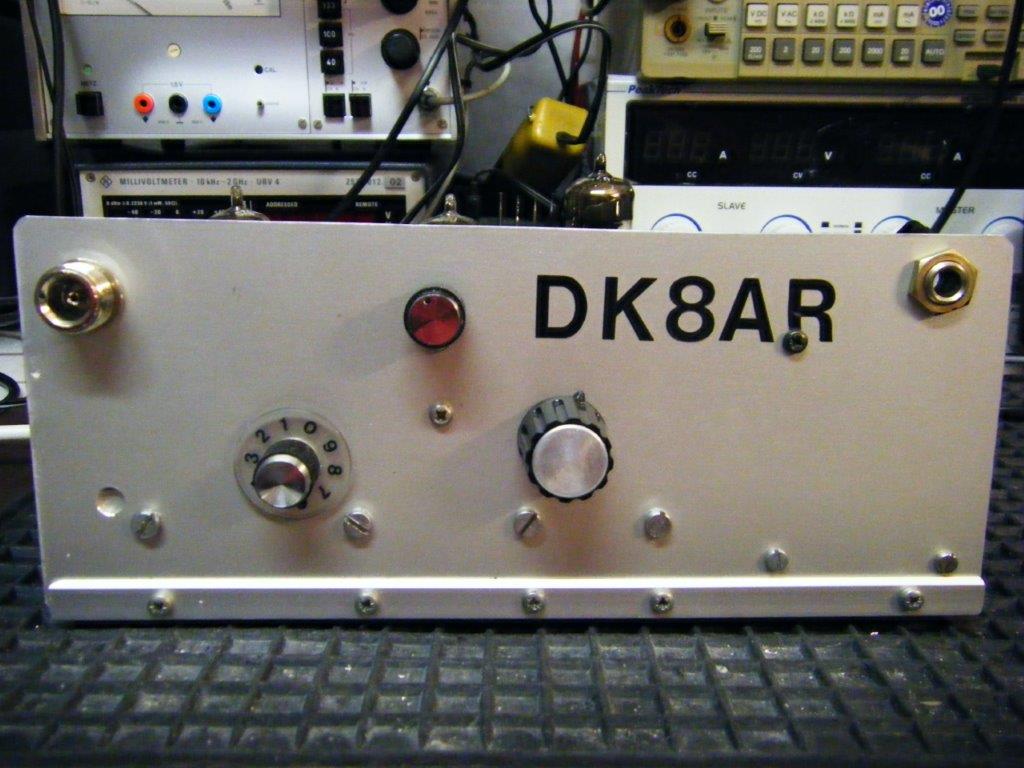

| Der Röhrenempfänger |
 |
 |
 |
 |
 |
 |
